DZ15系列透明塑料外壳式断路器（以下简称断路器）适用于交流50HZ，额定电压至380V,额定电流至63A（100A）的电路中。作为配电、电动机的过载及短路保护用。亦作为线路不频繁转换及电动机不频繁起动之用。本产品符合GB14048.2.2标准。
安装地点的海拔不超过2000m。

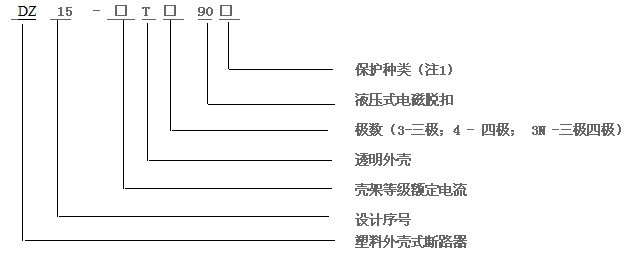

型号
壳架等级额定电流 A
额定电流 In A
极数
额定电压Un V
额定短路分断能力
飞弧距离mm
DZ15-40T/190□
40
6 10 16 20 25 32 40
1
220
3
≤50
DZ15-40T/290□
2
380
DZ15-40T/390□
3
380
DZ15-100T/390□
100
10 16 20 25 32 40 50 63 80 100
4
380
5
≤70
用户在定货时必须说明：
保护种类、极数及数量；
周围空气温度上限值不超过+40℃；下限值不低于-5℃；24小时内平均温度不超过+35℃。
大气的相对湿度在周围最高温度+40℃时，不超过50%，在较低温度下可以有较高的相对
湿度，最湿月的平均最大相对湿度不超过90%。同时该月的月平均最低温度不超过+25℃，并考虑到温度变化发生在产品表面上凝露。
安装条件：垂直安装，各方向倾斜不超过5℃。
安装类别：断路器的安装类别为Ⅲ类。
污染等级为3级。
Icu KA
漏电断路器的型号及名称；
漏电断路器过电流脱扣器的额定电流；
漏电断路器的额定剩余动作电流；
漏电断路器的分断时间；
漏电断路器内部附件和外部附件的额定电压。
例如：订购DZ15-100T/3901漏电断路器，过电流扣器额定电流100A，三极，配电保护用，数量10台。
