CRM1塑料外壳式断路器

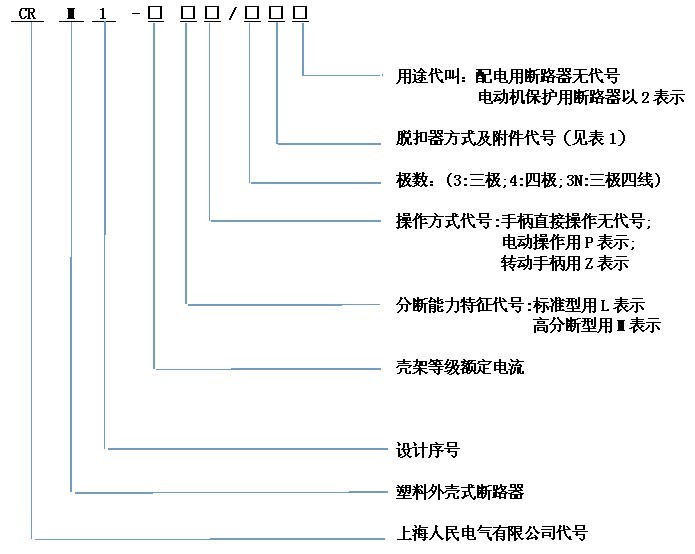

注：1.按额定极限短路分断能力的高低分为L型（标准型）、M型（较高分断型）、H型（高分断型）。
2.手柄直接操作无代号：电动操作用P表示；转动手柄用Z表示。
3.配电用断路器无代号：保护电动机用2表示。
4.按产品极数分为三极、四极，四极产品中中性极（N极）的形式分四种：
A型：N极不安装过电流脱扣器，且N极始终接通，不与其他三极一起合分。
B型：N极不安装过电流脱扣器，且N极与其他三极一起合分（N极先合后分）。
C型：N极安装过电流脱扣器，且N极与其它三极一起合分（N极先合后分）。
D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

断路器按照其额定极限短路分断能力，分为L型（标准型）、M型（较高分断型）、H型（高分断型）三种。该断路器具有体积小、分断能力、飞弧短、抗振动等特点。
断路器可垂直安装（即竖装），亦可水平安装（即横装）。

二、2.1周围空气温度
???a.周围空气温度上限不超过+40℃;
???b.周围空气温度下线不低于-5℃;
???c.周围空气温度24h内的平均值不超过+35℃;
（1）周围空气温度下限为-10℃或-25℃的工作条件，订货时用户须向制造商声明。
（2）周围空气温度上限超过+40℃或下限低于-25℃的工作条件，用户订货时必须与制造厂协商。
2.2海拔：安装地点的海拔不超过2000m;
2.3大气条件
周围空气温度为+40℃时，大气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
2.4污染等级：安装地点的污染等级为3级。
2.5安装类别：断路器主电路的安装类别为Ⅲ，Inm≤800A可为Ⅳ；不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ，Inm≥630A的为Ⅲ。
2.6安装条件：断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中，安装面与垂直面侧倾斜度不大于5°。
2.7安装环境条件
a.安装在无显著摇动和冲击振动的地方；
b.安装在无雨雪侵袭的地方；
c.安装地方应无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

保护特性?:

脱扣器动作性能?
配电用??????????表1

脱扣器额定工作电流（A）	热脱扣器（基准温度40℃）		电磁脱扣器动作电流（A）	备注
脱扣器额定工作电流（A）	1.05In（冷态）不动作时间（h）	1.30In（热态）不动作时间（h）	电磁脱扣器动作电流（A）	备注
10＜In≤63	≥1	＜1	10In±20%	配电保护型注： 1250A为 7In±20%
63＜In≤100	≥2	＜2	10In±20%
100＜In≤1250	≥2	＜2	5In±20% 7In±20% 10In±20%

注：额定电流小于160A无5In电流脱扣
保护电动机用

脱扣器额定工作电流（A） 10≤In≤630	热脱扣器（基准温度40℃）				电磁脱扣器动作电流（A）
	1.0In（冷态）不动作时间（h）	1.20In（冷态）不动作时间（h）	1.50In（冷态）不动作时间（h）	7.20In（冷态）不动作时间（h）	电磁脱扣器动作电流（A）
	≥2	≤2	8min	6S＜Tp≤20s	12In±20%

功率耗损?:

断路器功率损耗??????????表2?

型号	通电电流（A）	三极总功率损耗（W)
型号	通电电流（A）	板前、板后接线	插入式板前接线	插入式班后接线
CRM1-63(L、M）直热型（10A～25A)	25	28	/	32
CRM1-100(L、M、H）直热型（16A～25A)	25	40	42	45
CRM1-63(L、M）间热型（32A～63A)	63	20	/	24
CRM1-100(L、M、H）间热型（32A～100A)	100	35	37	40
CRM1-225(L、M、H）	225	62	66	70
CRM1-400(L、M、H）	400	115	120	125
CRM1-630(L、M、H）	630	187	193	200
CRM1-800(L、M、H）	800	262	/	300
CRM1-1250(L、M、H）	1250	386	/	/

降容系数?:

断路器环境温度变化的降容系数??????????表3

型号	降容系数（In）
型号	+40℃	+45℃	+50℃	+55℃	+60℃
CRM1-63	1	0.94	0.88	0.81	0.74
CRM1-100	1	0.96	0.91	0.85	0.78
CRM1-225	1	0.97	0.94	0.90	0.86
CRM1-400	1	0.95	0.89	0.82	0.75
CRM1-630	1	0.94	0.88	0.82	0.76
CRM1-800	1	0.94	0.87	0.80	0.72
CRM1-1250	1	0.92	0.85	0.79	0.70

注：以上降容系数均在通于壳架额定电流下测得

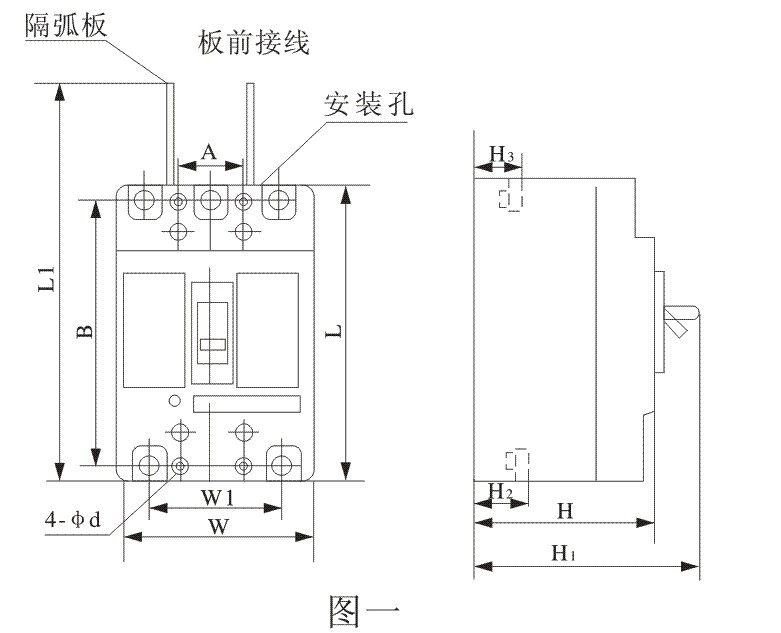

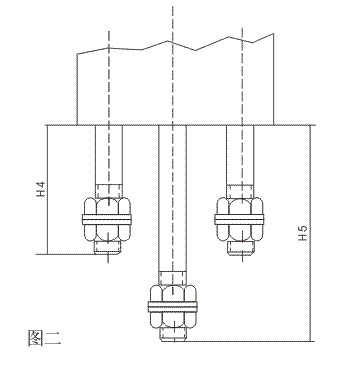

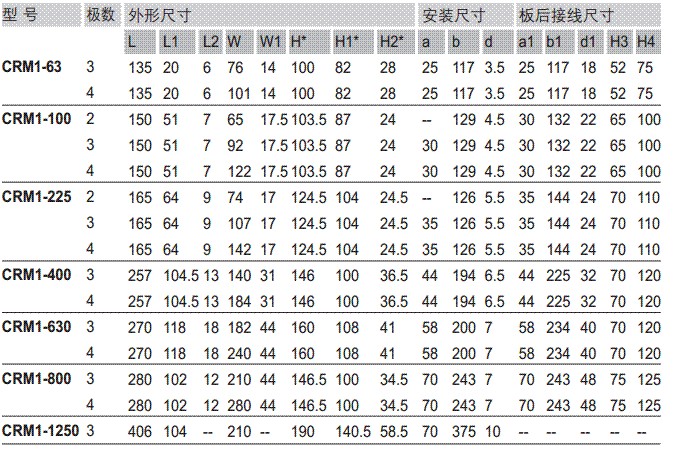

型号	壳架等级额定电流Inm（A）	额定电流In(A）	额定工作电压Ue（V)	额定绝缘电压Ui（V）	极数	额定极限短路分断能力级别	额定极限短路分断能力Icu（kA）		额定运行短路分断能力Ics（kA)		操作性能（次）		操作性能（次）			飞弧距离(mm）
							AC 690V	AC 400V	AC 690V	AC 400V	通电	不通电	L	W	H
CRM1-63	63	10、16、20、25、32、40、50、63	AC?400	AC?500	3	L		25		18	4500	8500	135	78	73.5	≤50
					3	M		50		35					81.5
					4									103
CRM1-100	100	16、20、25、32、40、50、63、80、100	AC?400	AC?800	3	L		35		22	3000	7000	150	92	68	≤50
			AC?690 AC?400		3	M	10	50	10	35					86
			AC?400		4			50		35				122
			AC?400		3	H		85		50				92
CRM1-225	225	100、125、140、160、180、200、225	AC?400	AC?800	3	L		35		22	2500	6500	165	107	86	≤50
			AC?690 AC?400		3	M	10	50	10	35					103
			AC?400		4			50		35				142
			AC?400		3	H		85		50				107
CRM1-400	400	225、250、315、350、400	AC?400	AC?800	3	L		50		35	1500	4000	257	150	106.5	≤50
			AC?690 AC?400		3	M	15	65	15	42
			AC?400		4			65		42				198
			AC?400		3	H		100		65				150
CRM1-630	630	400 500 600	AC?400	AC?800	3	L		50		35	1500	4000	270	182	110	≤100
			AC?690 AC?400		3	M	15	65	15	42
			AC?400		4			65		42				240
			AC?400		3	H		100		65				182
CRM1-800	800	630 700 800	AC?690 AC?400	AC?800	3	M	20	65	20	42	1000	2500	280	210	115.5	≤100
			AC?400		4									280
					3	H		100		65				210
CRM1-1250	1250	630、700、、800、1000 1250	AC?400 AC?690	AC?800	3	M	20	65	18	32.5	500	2500	330	210	137	≤120

附件名称		不带附件	报警触头	分励脱扣器	辅助触头	欠电压脱扣器	分励脱扣器辅助触头	分励脱扣器欠电压脱扣器	二组辅助触头	辅助触头欠电压脱扣器	分励脱扣器报警触头	辅助触头报警触头	欠电压脱扣器报警触头	分励脱扣器辅助触头报警触头	分励脱扣器欠电压脱扣器报警触头	二组辅助触头报警触头	辅助触头欠电压脱扣器报警触头
脱扣器方式	瞬间代号	200	208	210	220	230	240	250	260	270	218	228	238	248	258	268	278
脱扣器方式	复式代号	300	308	310	320	330	340	350	360	370	318	328	338	348	358	368	378

注：
1、200：表示仅有电磁脱扣器的断路器；300：表示带有热动—电磁脱扣器的断路器；000：表示不带过流脱扣器的断路器（隔离开关）；
2、对CRM1-100、225二极产品只有210、310、220、320、230、330；对CRM1-63、100、225四极断路器，N极为A型和D型时无240、340、360、260、268、368；
3、对CRM1-400、CRM1-630及CRM1-800其中248、348、278、378规格中辅助触头为一对触头（即一常开、一常闭），268、368规格中的辅助触头为三对触头（即三常开、三常闭）；其余规格辅助触头数量CRM1-400及以上为二组，CRM1-225及以下为一组。
4、对CRM1-63、CRM1-100、CRM1-160、CRM1-225及CRM1-250其中220、320、240、340、270、370规格中辅助触头可供二对触头（即二常开、二常闭），260、360可供三对触头（即三常开、三常闭），但订货时需注明。
