主要技术参数及结构特征
● 结构特征
该产品可用35mm导轨进行卡式安装，体积小，分断能力高，具有可见的触头闭合指示器。
断路器由塑料外壳、过电流脱扣器、操作机构，触头及灭弧系统等组成。外壳采用高强度、高阻燃的塑料压制。多极断路器是由多个单极拼装而成，脱扣器用联动杆相连，手柄用联动罩连成一体，保证了各极通断的一致性。
1.断路器的额定电流：40A、50A、63A、80A、100A
2.断路器的极数分为：单极、二极、三极和四极（1P、2P、3P、4P）
3.本断路器为嵌入式安装(可在安装轨上安装)
4.断路器的额定工作电压：50Hz，230V/400V
5.额定分断能力：Icn=10000A，Ics=7500A
6.过电流脱扣特性见表1。(环境温度为30℃～35℃)

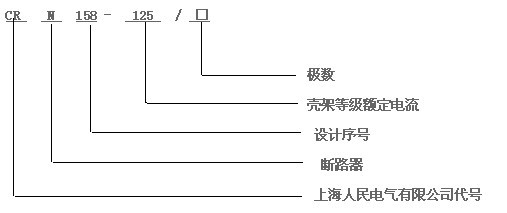

型号
极数
壳架等级额定电流A
额定电压V
额定电流?A
额定短路分断能力KA
脱扣器型式及脱扣电流
CRN158
1?2?3?4
125
230/400
40、50、63、80、100、125
10
C型（5-10）In
序号
脱扣器额定电流?In
起始状态
试验电流
规定时间
预计结果
备注
1
In=63
冷态
1.05In
t≥1h
不脱扣
In＞63
冷态
1.05In
t≥2h
不脱扣
2
In=63
紧接前项试验后进行
1.30In
t＜1h
脱扣
电流在5s内稳定地上升至规定值
In＞63
紧接前项试验后进行
1.30In
t＜2h
脱扣
3
In≥63
冷态
8.0In
t≤0.2s
不脱扣
12.00In
t＜0.2s
不脱扣
●断路器的主要技术参数
D型（10-14）In
●?断路器过电流脱扣特性
